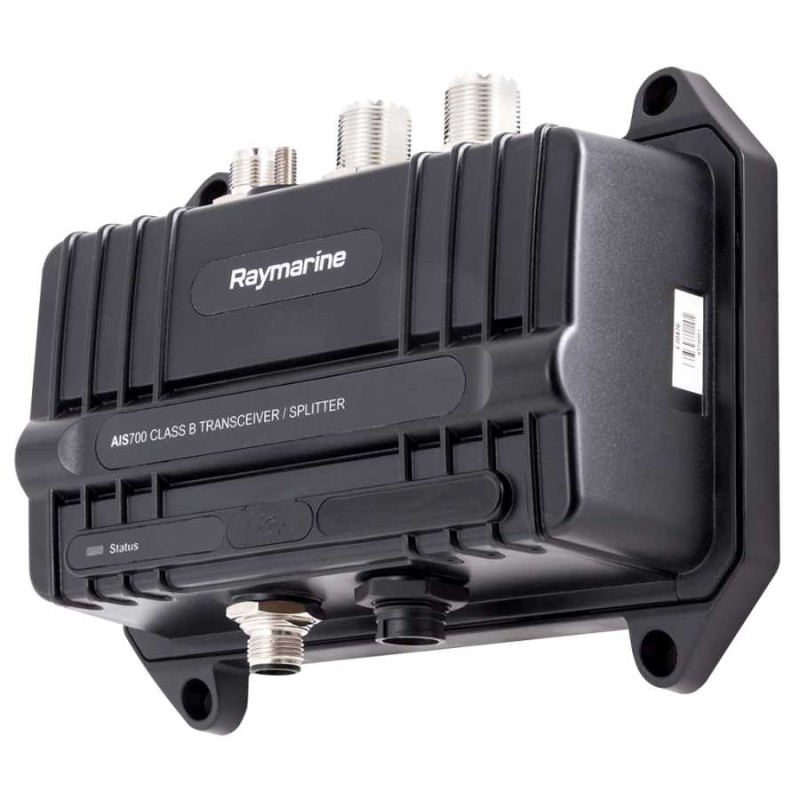

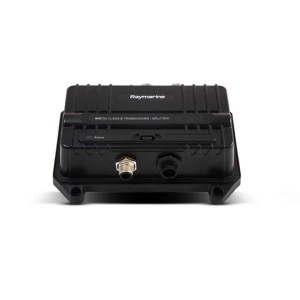

Il ricetrasmettitore AIS700 Raymarine è un sistema di identificazione automatica (AIS) di Classe B progettato per l'uso con i display di navigazione multifunzione Raymarine. Il ricetrasmettitore AIS di Classe B AIS700 non solo riceve i messaggi degli altri natanti, ma trasmette anche le informazioni della tua imbarcazione, in modo che sia visibile sui sistemi degli altri.
| Temperature d'esercizio | Da -15°C a +55°C |
| Temperatura di conservazione | Da -20°C a +75°C |
| Infiltrazioni d'acqua | IPX6 e IPX7 |
| Umidità | Fino al 93% a 40°C |
| Alimentazione | nominale 12 V e 24 V |
| Potenza assorbita | <3 W |
| Corrente di picco | 3 A |
| LEN (Load Equivalency Number) | 1 LEN |
| Ricevitore DSC | Implementato tramite condivisione dell'orario con un ricevitore TDMA |
| Banda 1 ricevitore | Da 156,025 MHz a 162,025 MHz (a incrementi di 25 kHz) |
| Banda 2 ricevitore | Da 156,025 MHz a 162,025 MHz (a incrementi di 25 kHz) |
| Banda trasmettitore | Da 156,025 MHz a 162,025 MHz (a incrementi di 25 kHz) |
| Specifiche trasmettitore | Per soddisfare le pertinenti sezioni di IEC 62287-2 |
| Specifiche ricevitore | Per soddisfare le pertinenti sezioni di IEC 62287-2 |
| Specifiche ricetrasmettitore | Per soddisfare le pertinenti sezioni di IEC 62287-2 |
| Ricevitore GPS | U-blox MAX-M8W |
| Canali ricevitore GPS | 72 canali |
| Tempo di acquisizione GPS avvio a freddo | 26 s nominale |
| Fonti di posizione | GPS e GLONASS |
| Prestazioni AIS | 5 W SOTDMA |
| Frequenza operativa | Da 156,0 MHz a 162,025 MHz in trasmissione Da 156,0 MHz a 162,025 Mhz in ricezione |
| Perdita di inserzione AIS percorso RX | 0 dB |
| Perdita di inserzione percorso AIS TX | <1 dB |
| Perdita di inserzione percorso VHF RX | 0 dB |
| Perdita di inserzione percorso VHF TX | <1 dB |
| Gestione dell'alimentazione porta AIS | Ingresso massimo 5 W |
| Porta VHF di potenza | Ingresso 25 W |
| Tempo di commutazione da RX a TX VHF | 10 uS max. |
| Tempo di commutazione da RX a TX AIS | 10 uS max. |
| Tempo di commutazione da TX VHF a TX AIS | 10 uS max. |
| Tempo di commutazione da qualsiasi TX a RX | 10 uS max. |
| Impedenza porta VHF | 50 Ohm |
| Impedenza porta AIS | 50 Ohm |
| Impedenza della porta antenna | 50 Ohm |
| Isolamento porta da VHF a AIS | >28 dB (entrambe le direzioni) |
| Potenza di ingresso VHF minima per la commutazione | 400 mW |
| Tipo connettore antenna VHF | Coassiale SO-239 |
| Tipo connettore radio VHF | Coassiale SO-239 |
| Connettore antenna GNSS | Coassiale TNC 50 Ω |
| NMEA 2000 | DeviceNet maschio |
| USB | Micro-B |
| Isolamento interfaccia esterna | Interfacce NMEA 2000 e NMEA0183 per integrare l'isolamento galvanico dall'alimentazione come richiesto dalla relativa specifica di interfaccia. |
| Interfaccia NMEA0183 1 (collegamento al display multifunzione) | Conforme NMEA0183 HS (IEC 61162-1), bidirezionale, livelli RS422. Interfaccia quadrifilare (segnalazione differenziale). Baud rate configurabile. Ingresso per display multifunzione da AIS. |
| Interfaccia NMEA0183 2 (collegamento strumentale NMEA0183) | Conforme NMEA0183 (IEC 61162-1), bidirezionale, livelli RS422. Interfaccia quadrifilare (segnalazione differenziale). Baud rate configurabile |
| Interfaccia USB (collegamento per PC) | Protocollo NMEA0183 HS (IEC 61162-1), porta USB bidirezionale, 38,4 kBaud |
| CONTENUTO DELLA CONFEZIONE | |||
| 1 | Ricetrasmettitore AIS di Classe B AIS700 Raymarine con separatore antenna VHF integrato | ||
| 2 | Antenna GNSS (GPS) | ||
| 3 | Cavo alimentazione/dati 2 m (6,56 ft) | ||
| 4 | Cavo radio VHF 1 m (3,28 ft) | ||
| 5 | Cavo adattatore da DeviceNet a SeaTalkng® 1 m (3,28 ft) | ||
| 6 | Guarnizione antenna GNSS | ||
| 7 | Adattatore per montaggio su palo antenna GNSS | ||
| 8 | Minuteria (4 viti autofilettanti N.8x19) | ||
| 9 | Dado e rondella M5 (messa a terra) | ||
| 10 | Kit di documentazione | ||
| 11 | Minuteria antenna GNSS (3 prigionieri e viti a galletto M3x40) | ||
| 12 | CD software | ||
